USB 系列當前位置:首頁 > 產品中心 > USB 系列

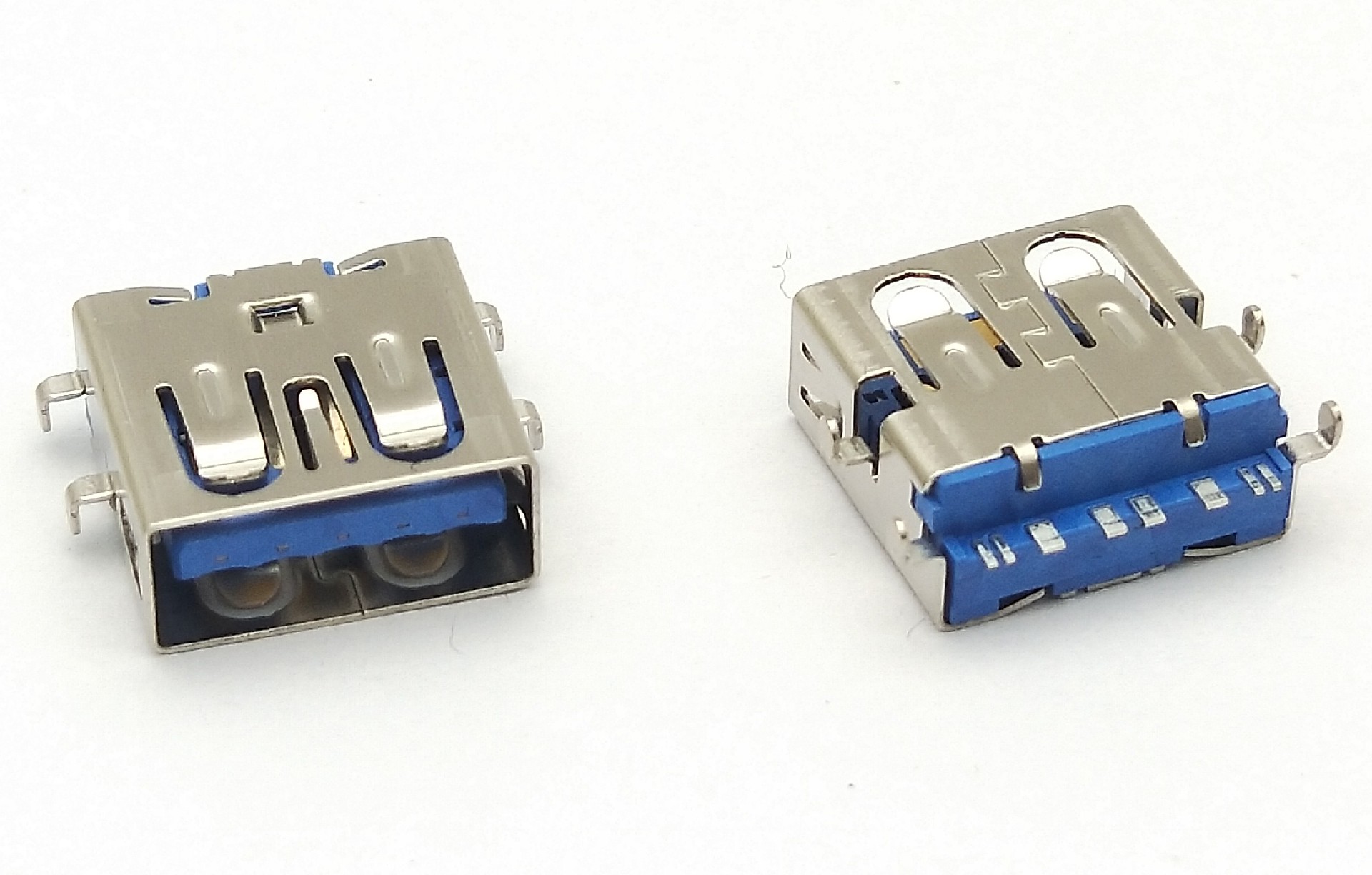

名稱:USB A/F 3.1沉板 H=2.11 H=3.50(過10G)
NOTE:
1.MATERIAL:
1.1 INSULATOR:LCP+30%GF, UL94 V-0.
1.2 CONTACT 1~4PIN: C5191-EH.
1.3 CONTACT 5~9PIN: C5191-EH.
1.4 SHELL: SUS304 3/4H
2. PLATING:
2.1 CONTACT:
CONTACT AREA: GOLD PLATING.
SOLDER AREA: 100u" Min MATTE TIN PLATING.
UNDER PLATE: 50u" Min NICKEL PLATING.
2.2 SHELL:50u" Min. NICKEL PLATED OVERALL
3. CHARACTERISTICS:
3.1 ELECTRICAL CHARACTERISTICS;
CONTACTRESISTANCE:30m? MAXIMUM
CONTACT CURRENT RATING: 3A
DIELECTRIC WITHSTANDING VOLTAGE: 500 V R.M.S.
INSULATION RESISTANCE: 100 MEGOHMS MIN
OPERATING TEMPEROTURE: -25°C ~ +85°C
3.2 MECHANICAL:
MATING FORCE: 8N-20N.
UNMATING FORCE: 8N-20N.
4.PART MUST COMPLY ROHS SPECIFICATION
5.WAVE SOLDER:THE CONNECTOR SHALL BE MOUNENTD
ON THE PCB.THE TEMPERATURE OF THE SOLDER SHALL
BE 260±5 °C AND IMMERSION DURATION 5 SECONDS.
